Wecon HMI used in gasoline station

                 Wecon HMI used in gasoline station

As HMI spreads far and wide,the application is not limited in factory and machinery.As common as the gasoline station,there is a liquid level detector in power distribution room, to show the variation of oil level and temperature in oil tank.Here we go,a brief introduction to application of Wecon HMI as liquid level detector is following.

* Project of Wecon HMI:

  The project is to show the information like gas level,water level,volume,temperature and so on.It's not a complicated project,compare to the other control programs.

Main scene is as follow：

1.real-time display scene

This scene is to display real-time status of every oil tanks.

2.debugging interface

          Debugging set

This scene can do amendment to every parameter, and confirm the accuracy

of the data.

3.Scene of oil input management

Main scenes are as the pictures above.In additional, there are still the other functions that can do customize developments,password setting,and the other oil tank information.

4.summary

Wecon HMI's application in gasoline station shows that our product's universality and stableness.Bright TFT true color,brings you away from black and white world.Wecon HMI can be a missable choice of you.

http://www.wecon-tech.com/

WECON HMI and PLC application in charging machine

WECON HMI and PLC application in charging machine

1) Intro

Charing machine is the machinery that is used for automatic feeding and evenly loading.as the picture show,it is the charing machine,the bottom right corner part is for the charging process,beside,it is the control box;the upper left corner part is for material pressing and feeding process,.below part is for delivery process.

Charing machine

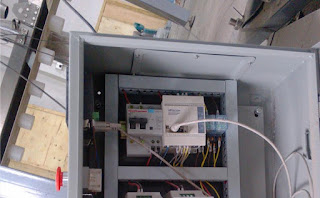

Below is the close-up view of control box.This machine use WECON 4.3 inch HMI and 20 I/O PLC control.

features of control box

2) Features

1、Charging machine has manual and automatic switching,the user can switch it on its own.

2、HMI offer intuitive touch experience to customers,PLC achieve stable operation.

3、HMI is responsible for the setting of relevant parameters, manual and automatic switching of production line and relevant bottom control.

   PLC  is for communicating with HMI, external input signal acquisition and frequency converter control, output pressure machine, etc.

3) Component

1、HMI part:The below picture is manual operation interface. While the operation is in the manual, the user can manually select binder, feeding and conveying,simply click again to stop the corresponding button. each screen has an emergency stop icon to indicates the current status in the emergency stop

Manual operation

The below picture is automatic running interface,used to switch the manual and automatic operation.

Automation Screen

The below picture is the parameter setting interface,set the register value of  PLC,make the PLC control more accurate.

Parameter setting

2、PLC part:Automatic state, the conveyor belt drive loading cup, electric eye detect signals and stop time delay, and then began to material pressing and feeding, after the delay stop time setted run out,stop pressing material, start deliver,then into the next feeding, automatic operation, the feed automatic, full, stop charging.in automatic mode, manual operation is invalid, interlock that two movement patterns.

The below picture is the signal position anti-shake part in the program,when PLC collect a rising edge of position signal,the electric eye detection delay time start, if collect falling edge of the position signal within fixed time,will determine the position signal is invalid; If time up,but still haven't detect the falling edge, will consider the signal is valid. This  program is mainly aimed at filter the invalid position signal,since due to the conveyor belt,the loading cups in the process of transport, electric eye often produce invalid stop signal, need to filter, so it is necessary to add the electric eye detection stabilization function.

electric eye detection

The below picture is the button part.HMI and control box both has a button to control stop or run,one is physical button,the other is software button of HMI, both of them realize switching function and influence each other.Therefore adopt a counter, calculate the times of snapping the button(the times of physical and software button),one time is ON, two times is OFF.

Button part

4)  Summary

In the industry,charging machine is widely used and especially fine to powder .It can satisfy the market because of high efficiency and stable.WECON PLC has been on the measured in the charging machine that meet the process requirements and work stably.

WECON PLC and HMI is used together to make the whole control processed more intuitive,convenient and got the customer’s recognition.

http://www.wecon-tech.com/

Wecon HMI featured software functions

1)HMI payment by instalments
* supported up to 12 groups of payment by instalment
* The system will notify user,when the paying date is arrived
* The HMI and PLC will be locked,until the user input the correct paying code

2)HMI Webserver
* The manager can visit and modify PLC,HMI data,production records and alarm information via browsers on a manager's pc.

3)HMI Multi-computer interconnect
* Multi-computer interconnect mode is available on Wecon HMI.Wecon developed MultiLinkF protocol can support up to 255 slaves. RS485 and ethernet are supported and all the plc protocols are applied to MultiLinkF protocol.

4)Wecon hmi Formula function
* Formulas are available for import and output.The user can import formulas from SD card,USB disk or flash to control the data. The format of formula is compatible with CSV file format of Windows and Excel.The user can add or delete the selected formulas.

5) SMS control function of HMI
* Wecon SMS controller GRM200 is the slave of MODBUS,and MODBUS is the slave of Wecon HMI. Wecon HMI and GRM200 connected via 485 bus.GRM200 inserterted by mobile SIM card,so that the user can receive and send SMS.The user can check the status or control via SMS. And alarm via SMS is available too.

6) HMI OPencan function
*  All the can protocal is supported on wecon hmi.Customize to can protocal is available.

7)HMI Data recording
* All the alarm records,incidents record can be saved.The format for saving is CSV,the use can save it as Excel. If the HMI supports ethernet, then user can transfer the records on internet.The user can save the records to SD card USB disk and the other devices,the supported maximum SD card is 4G.

Wecon Technology Co.Ltd.，
http://www.wecon-tech.com/
skype:thyfeng@gmail.com

WECON HMI and PLC application in Tissue Machine

WECON HMI and PLC application in Tissue Machine

1、Introduction

Tissue Machine is used for cutting the paper materials according to the fixed length and fold it.can be a production line with packing machine ,make a small bags of paper and other producs.

 Pull part and cut part of Tissue Machine

The follow picture is the control cabinet of Tissue Machine,that use the WECON Lxis-20mr/mt plc and 7-inch HMI.

                        PLC-SE

2.Precautions

(1)There are two proximity switch to provide signal and to calculate the length of tissue in each lap.as shown in figure 3, one is for calculation of the length of tissue length,the other is for count.

(2)Use an encoder signal to complete synchronization with previous machine, need to figure out the speed of the servo in a short time.

(3)To update the average length of tissue each lap.

(4)The reduction ratio of the servo and cutter axis is 1/6，reduction ratio is external manually modify,like Blue gear in the picture below.



            Internal structure of issue machine

2、component

1、The following picture is operation screen.

2、PLC use the command of the SPA in the Tissue Machine.The following picture shows computing of follow speed.

3、Conclusion

Error of actual length and measured length is between 1-2mm, pass the test,it meet manufacturers requirements and have higher accuracy than the original system.HMI replace text HMI,more flexible and operable.

http://www.we-con.com.cn/en/

http://www.wecon-tech.com/

WECON HMI and PLC application in the hot press

WECON HMI and PLC application in the hot press

1、Introduction

Double-head constant temperature pressing machine,used in TAB, COG LCD module production, high-density FPC and PCB connection, FPC FPC connection and camera FPC connection.This machine make all kind of products fit more accurate, efficient.Machine with high efficiency and degree of automation is easy to operate,adopt artificial feeding, automatic lamination.only one person can complete the entire operation of the machine.that can improve product quality and labor intensity and reduce labor costs, at the same time,can get rid of the over-reliance on staff proficiency.The equipment mainly consists of the PLC, precision guide rails, precision cylinder, the lamination institutions and human-machine interface.

2、advantage

1. WECON LX series PLC and HMI,WECON operating interface,parameters setting is clean and intuitive, Easy to operate.

2. Adopt high-precision cylinder to drive the lamination,stress can accurately adjusted according to need．

3. High-precision temperature control system，Ensure the stability of the temperature of the lamination.

4. The module uses the right-angle side positioning vacuum adsorption,Easy to operate.

5. The overall structure of the machine is user-friendly, easy to operate, safe operation, elegant appearance.

3、engineering

Automatic screen：

Parameter settings：

Site：                          WECON LX2n-40MR

HMI---700L

4、control process

The device include two parts,from top to bottom is indenter、volume plastic、platform.the rear of the the volume plastic connect the constant speed motor,platform and indenter moves via the cylinder.two parts operate independently without disturbing.

Running processes：platform run inside to the specified location ,and then the indenter move downwards. When met the number of pressure，motor of the volume plastic starts,volume plastic achieve setted length,motor stop, the time of crimping setted run out，indenter move up,the platform move to the specified location.this series of actions including device is powered、after an emergency stop、back to starting point,CCD display switching etc.,controlled by the LX PLC.

WECON HMI located in the upper right corner of the machine,can set crimping time ,volume plastic interval and length and display alarm message,the device have ther two modes of operation:Manual mode,Test Mode is also on the HMI.
